Uhrensysteme

Mit den Produkten unseres schwedischen Partners WESTERSTRAND bieten wir eine sehr große Palette an modernen Uhrensystemen: Neben der herkömmlichen Impulstechnik können Sie auch aus kabelgebundenen, intelligenten, selbst richtender Uhrentechnik, Funktechnik oder WLAN wählen.

Hauptuhren, Analoguhren, Digitaluhren und Sonderuhren in verschiedenen Größen, Farben und Ansteuerungstechnologien erlauben die Realisierung aller kundenspezifischen Anforderungen. Die Synchronisation erfolgt mittels DCF77, GPS oder auch durch Untersynchronisation von anderen Uhrenanlagen.

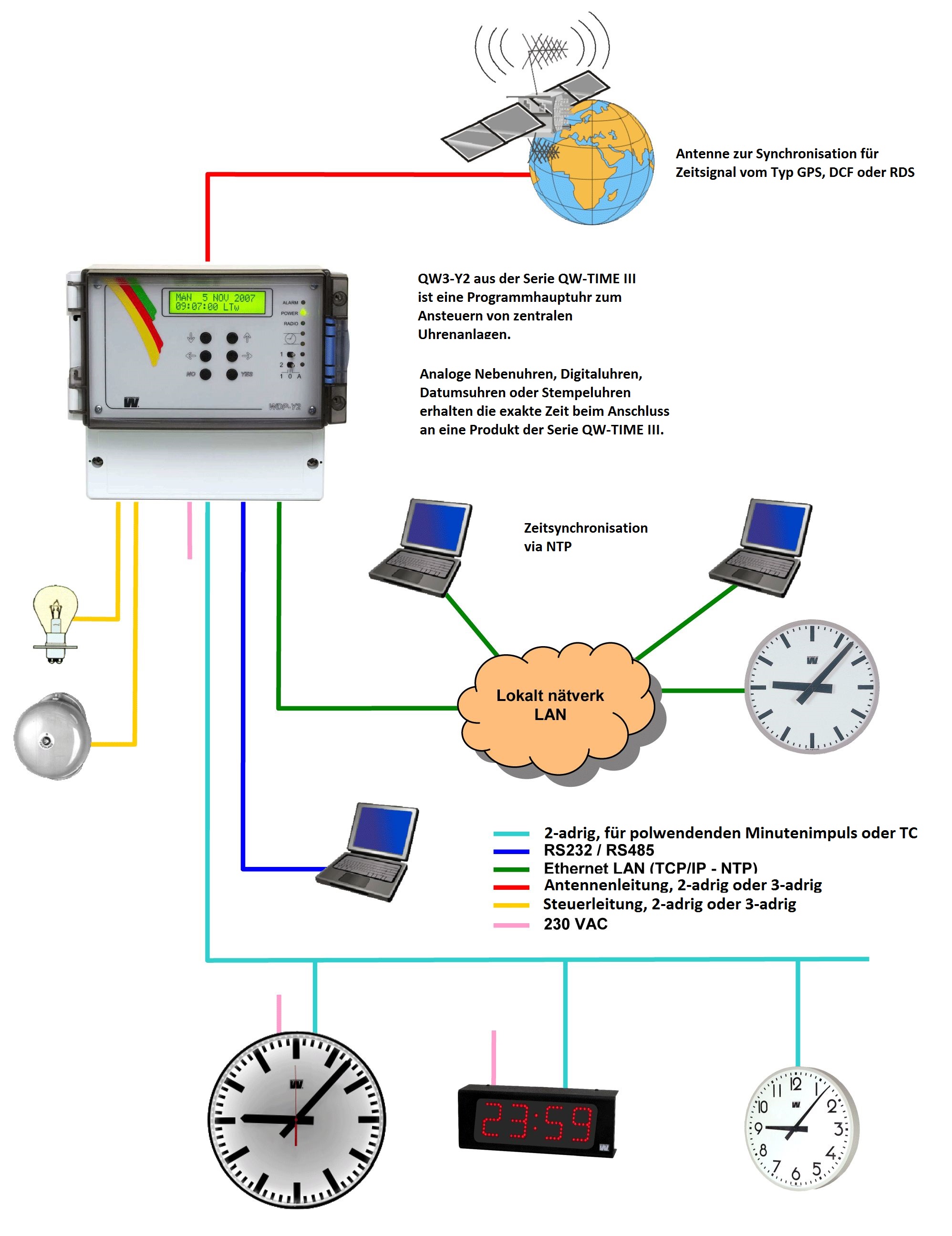

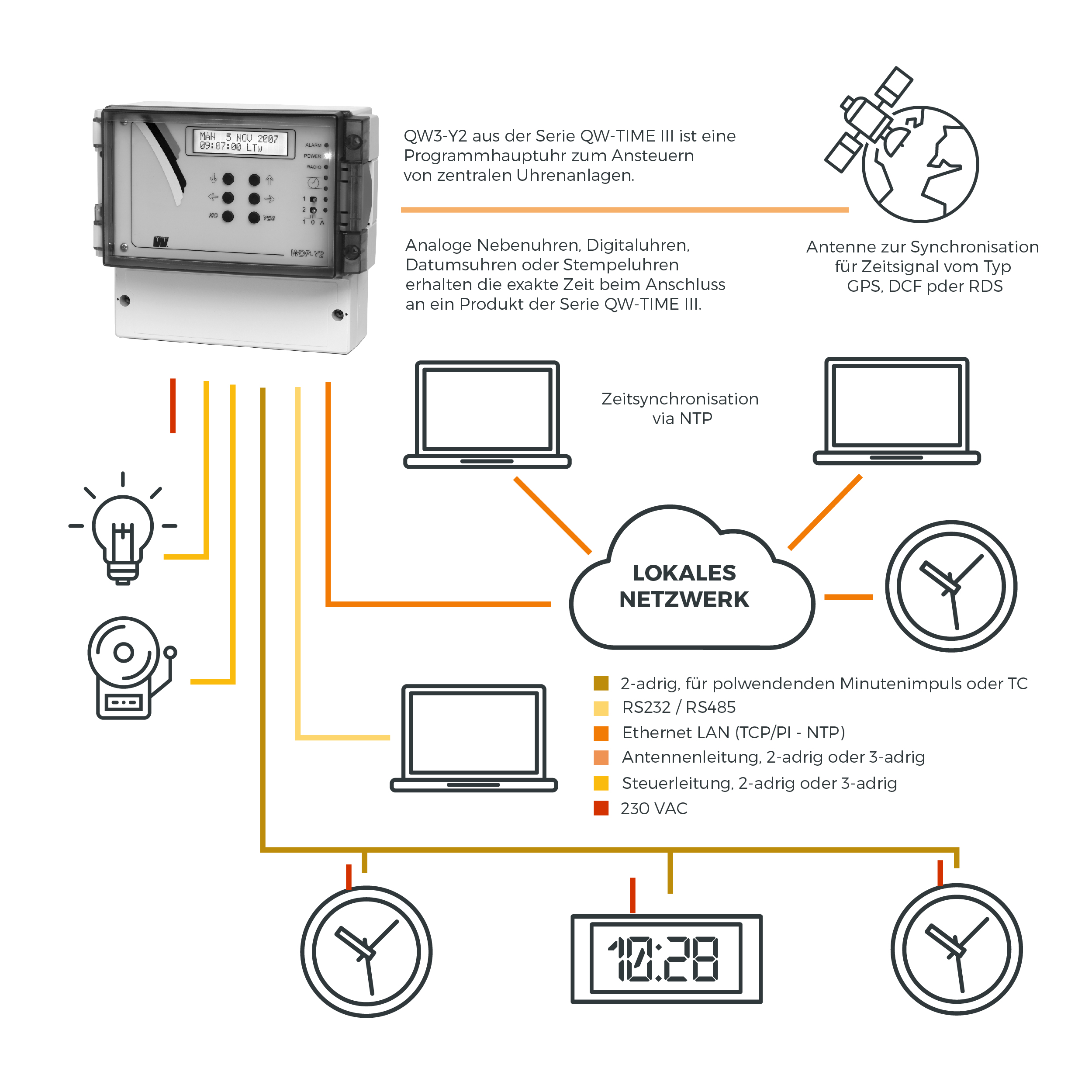

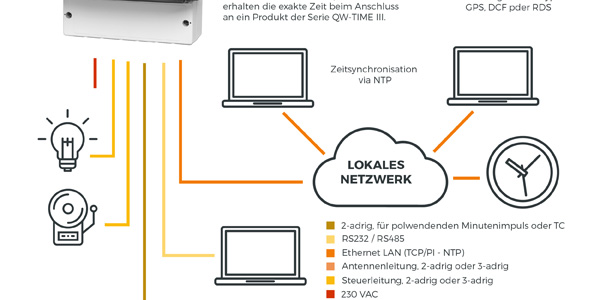

Impuls-Uhrensysteme

Diese Art des Systems ist dadurch gekennzeichnet, dass die Nebenuhren (analog oder digital) durch 24 VDC-Wechselimpulse gesteuert werden, die von einer Westerstrand-Hauptuhr oder einer Zeitzentrale übertragen werden. Die Impulse sind entweder 1/1 Minute, 1/2 Minute oder 1/1 Sekunde - abhängig davon, ob die Uhr einen Sekundenzeiger hat oder nicht.

(...)

1/1-Minutenimpulse bedeuten, dass die Hauptuhr oder die Zeitzentrale die angeschlossenen Nebenuhren einmal pro Minute synchronisieren. Die Uhren sind parallel zur Hauptuhr bzw. Zeitzentrale mit 2adrigem Kabel geschaltet. Bei der Installation programmiert man die aktuell auf den neu installierten Uhren angezeigten Zeiten und die Hauptuhr stellt sie dann automatisch durch das Senden von schnellen Impulsen zur richtigen Zeit ein. Im Falle eines Stromausfalls stoppen die angeschlossenen Nebenuhren. Nach Stromwiederkehr werden die fehlenden Impulse automatisch nachgeholt.

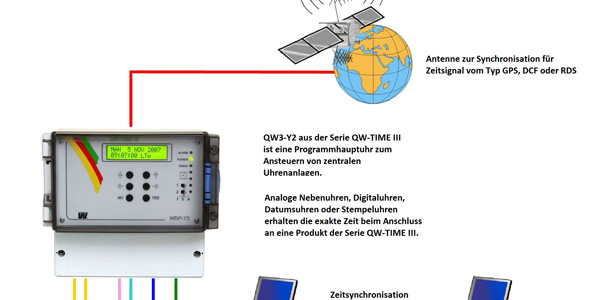

Intelligentes Uhrensystem (1-way) TC

Dieses System zeichnet sich dadurch aus, dass die Anzeigetakte (analog oder digital) mit einem seriellen Zeitcode gesteuert werden, der genaue Informationen über Jahr, Monat, Tag, Stunde und Minute enthält und von der Westerstrand TIME CODE-Hauptuhr übermittelt wird. Jede Nebenuhr hat einen Mikroprozessor, der Zeitcodes empfängt, die Positionen der Uhrzeiger mit Magneten und Hallsensoren erfasst und dann automatisch die Zeiger richtigstellt.

(...)

Alle Uhren in einem Zeitcode-System sind mit einem 2-Draht-Bus verbunden, der eine 24 VDC-Stromversorgung mit dem seriellen Zeitcode kombiniert. Diese Kombination aus Stromversorgung und Zeitcode auf dem gleichen Kabelpaar vereinfacht sowohl die Kabelführung als auch die Installation. Bei der Installation werden die Stunden- und Minutenzeiger einer analogen Uhr automatisch auf 12.00 Uhr gesetzt, bis die korrekte Zeitinformation von der Hauptuhr empfangen wird. Wenn die neu installierte Uhr den vollständigen und korrekten Zeitcode erhält, werden die Zeiger automatisch auf die richtige Zeit eingestellt. Im Falle einer digitalen Nebenuhr wird die korrekte Zeit automatisch innerhalb von zwei Minuten nach dem Einschalten der Uhr eingestellt. Bei einem Stromausfall stoppen die Uhren vorübergehend. Wenn die Stromversorgung zurückkehrt, werden die Zeiger (Analoguhr) zunächst automatisch auf 12.00 Uhr und dann auf die richtige Zeit eingestellt. Digitale Uhren werden automatisch innerhalb von zwei Minuten nach dem Wiedereinschalten auf die korrekte Zeit eingestellt.

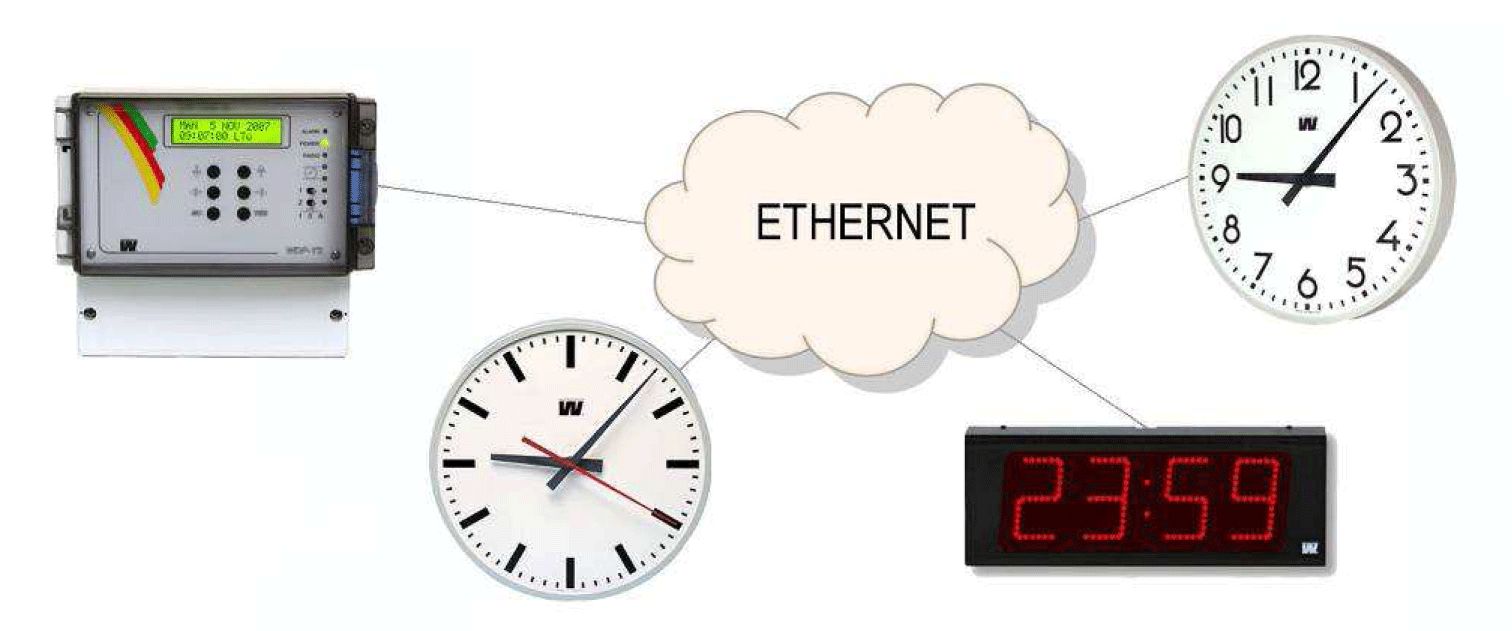

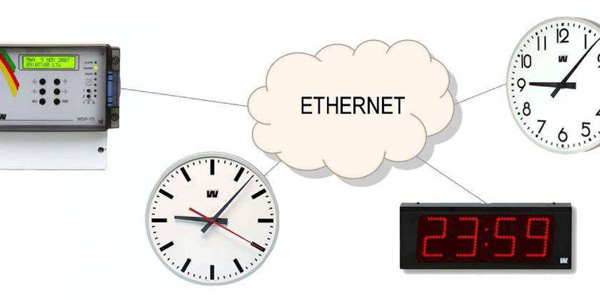

Intelligentes netzwerkbasierendes Uhrensystem (2-way) NTP

Analoge NTP-Uhren für Innen-/Außen – Westerstrand-analoge Uhren empfangen die Zeit vom lokalen Netzwerk-Zeitserver. Automatische Synchronisation pro Minute (einstellbar) im Normalbetrieb und Option für Überwachung und Alarmverwaltung über ein Standardprotokoll. Im Falle eines Stromausfalls stoppt die Uhr vorübergehend und wird automatisch neu gestartet bzw. zurückgesetzt, wenn die Stromzufuhr zurückkehrt. Zwei Stromversorgungsalternativen: 230 V-AC oder PoE (Power over Ethernet), RJ45-Netzwerkkontakt in Verbindung mit Stromversorgung und Daten. Für die PoE-Version wird ein spezieller Netzschalter mit PoE-Ausgang benötigt.

(...)

Technische Information:

  • Konfiguration über einen Webbrowser oder Telnet
  • Unterstützung von DHCP-Option 42 für die automatische Installation der NTP-Serveradresse
  • Zeitsynchronisation mit alternativen Unicast, Multicast oder Broadcast.
  • Wenn eine Uhr den Kontakt mit dem Netzwerkzeitserver verliert, läuft sie weiterhin auf ihrer eingebauten Zeitbasis. Wenn der Kontakt mit dem Zeitserver wiederhergestellt ist, wird die Uhrzeit wieder mit dem Netzwerkzeitserver synchronisiert. Die Uhr erkennt automatisch die Positionen der Zeiger.
  • Analoge Innenuhren werden immer mit PoE-Anschluss geliefert. Digitale Innenuhren und Analoguhren für Außenmontage werden mit 230 V-AC oder PoE-Anschluss geliefert. Digitale Außenuhren werden mit 230 V-AC ausgeliefert.

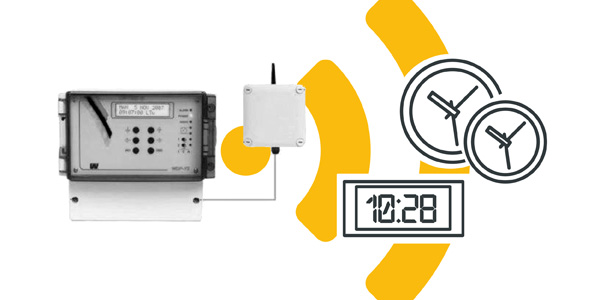

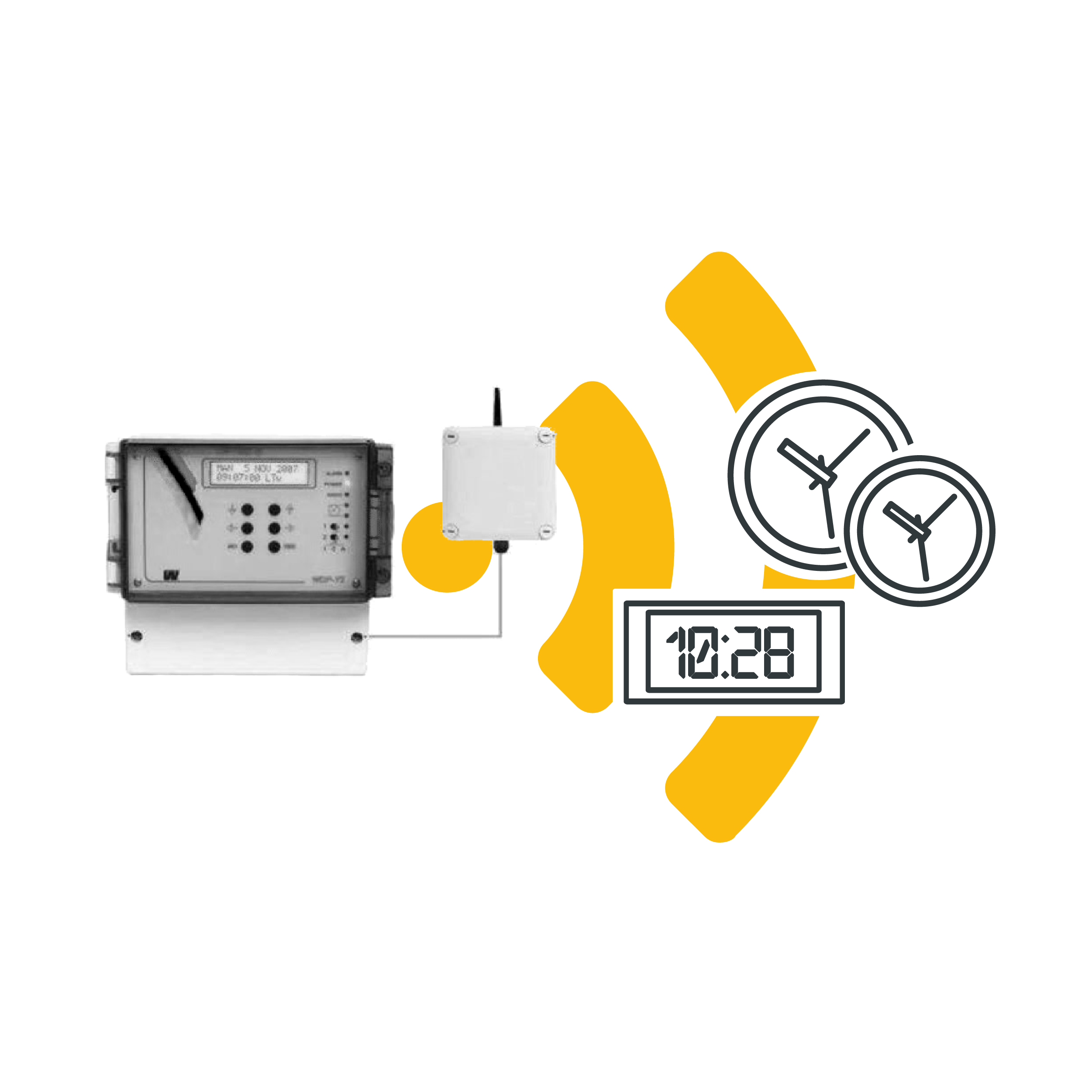

Funk (wireless) Uhrensystem

Hier handelt es sich um drahtlose Zeitsysteme für flexible Installationen. Die Hauptuhr ist mit einem Sender verbunden, der Zeitinformationen über Funk (869 MHz) sendet. Die Nebenuhren können, je nach Material in Wänden und Böden, bis zu 200 Meter vom Sender entfernt angeordnet werden. Die Signalstärke des Senders kann an verschiedene Installationen angepasst werden, wobei die Installation mit zusätzlichen Sendern (Repeater) ergänzt werden kann, um die Reichweite zu erhöhen.

(...)

Wenn eine Slave-Uhr den Kontakt mit der Master-Uhr verliert, läuft sie auf ihrer eingebauten Zeitbasis weiter. Wenn der Kontakt mit der Hauptuhr wiederhergestellt wird, wird die Zeit wieder mit der Hauptuhr synchronisiert. Analoge Nebenuhren erkennen automatisch die Positionen der Zeiger. Die meisten digitalen und analogen Uhren von Westerstrand können mit Radioempfang ausgestattet werden. Digitale Uhren laufen auf 230 V-AC, während analoge Uhren auf Batterien laufen.
